7. Особенности работы с приборами

В данном разделе описаны некоторые особенности использования и настройки совместимых с ПО приборов.

7.1. Хромос ГХ-1000

В данном разделе описаны настройки прибора «Хромос ГХ-1000».

7.1.1. Общие

Во вкладке Общие (Рис. 64) задаются температуры термостатируемых объектов, настраивается температурная программа колонок и указываются параметры работы регуляторов газовых потоков. Также в этой вкладке выводится информация о готовности прибора к анализу. Чтобы задать общие настройки, в окне Установки прибора выберите вкладку Общие и выполните следующие действия:

1. В поля Задано сегмента Температуры (°C) введите значение температуры (в °С) для каждой температурной зоны. Измеренная температура отображается в полях Измерено.

2. В сегменте Температурная программа колонок укажите данные по температурному программированию термостата колонок (поля заполняются для каждого этапа):

   • В поле °С введите значение начальной температуры этапа (в °С);

   • В поле мин введите значение длительности этапа (в мин.);

   • В поле °С/мин введите значение скорости повышения температуры до уровня следующего этапа (в °С/мин.)

     Примечание

     Если установлено нулевое значение скорости повышения температуры, то цикл завершается, и последнее значение температуры удерживается до конца анализа.

3. В сегменте Регуляторы газовых потоков укажите данные по расходам и типам газа-носителя, а также водорода и воздуха:

   • Чтобы выбрать тип газа-носителя или запрограммировать режимы регуляторов газовых потоков (РГП), выберите канал (на иллюстрации ниже: 1. Азот). О настройке режимов РГП см. Разд. 6.6.4 Настройка регуляторов газовых потоков (РГП);

   • В поля Задано введите значение расхода (в см³/мин.) или иное значение, программируемое в режиме. Измеренное значение отображается в полях Измерено.

4. Чтобы запустить охлаждение, нажмите Охлаждение.

5. Чтобы сохранить настройки, нажмите Применить.

Рис. 64 Окно «Установки прибора Хромос-1000 > Общие»

7.1.2. Дополнительные

Вкладка Дополнительные (Рис. 65) содержит список подключённых модулей детекторов, значения контроля перегрева, допустимые отклонения и параметры поджига. Во вкладке Дополнительные задаются допуски температур термостатируемых объектов, допуски расходов газов, параметры поджига пламени ПИД, ТИД, ПФД, а также кнопки запуска записи на дополнительных каналах. Чтобы задать дополнительные параметры, в окне Установки прибора выберите вкладку Дополнительные и выполните следующие действия:

1. Включите необходимые опции:

   • Чтобы посмотреть модули в составе прибора, нажмите БУ;

   • Чтобы не ждать завершения температурной программы, поставьте флажок Не ожидать завершения температ. программы;

   • Чтобы закрыть заслонку, поставьте флажок Закрыть заслонку;

   • Чтобы инвертировать сигнал детектора, для соответствующего детектора поставьте флажок Инверсия Дет;

2. Настройте режим работы вентилятора охлаждения:

   • Для запуска в тихом режиме поставьте флажок Тихий режим;

   • Для работы на максимальной мощности поставьте флажок Быстрый выдув.

3. В поле Анализ готовности введите время ожидания от выхода прибора на режим до старта анализа (в сек.)

4. В сегменте Экономия настройте параметры экономии:

   • В поле Задержка перед готовностью введите значение времени задержки перед готовностью (в сек.);

   • В поле Расход газа введите значение расхода газа при экономии (в см³/мин.)

5. В сегменте Параметры поджига настройте параметры поджига:

   • В поле Уровень определения пламени для каждого детектора введите уровень определения пламени (в мВ, см. Разд. 8.8.22 Уровень определения пламени);

   • В поле Попыток поджига введите количество попыток;

   • Чтобы контролировать поджиг вручную, нажмите Ручной поджиг.

6. В сегменте Параметры температурных зон настройте параметры температурных зон для термостатируемых объектов:

   • В поле Максим. темп. введите значение максимальной разрешённой температуры для используемого объекта (в °С);

   • В поле Допуск введите допустимые отклонения измеренных температур от заданных (в °С).

7. В сегменте Допуски газов настройте допустимые отклонения измеренных значений от заданных для используемых газов:

   • В поле Расход введите допустимое отклонение расхода;

   • В поле Давление введите допустимое отклонение давления.

8. В сегменте Дополнительные каналы записи для каждого дополнительного канала выберите необходимый параметр (см. Разд. 8.5 Дополнительные каналы записи).

9. Чтобы сохранить настройки, нажмите Применить.

Рис. 65 Окно «Установки прибора Хромос-1000 > Дополнительные»

7.1.3. Контроль

Вкладка Контроль (Рис. 66) предназначена для отслеживания состояния РГП, уровня сигнала детекторов, положения заслонок, напряжения в электрической сети и наличия пламени в детекторах. Чтобы получить информацию о работе прибора, в окне Установки прибора выберите вкладку Контроль.

• В сегменте РГП выводятся данные о работе РГП:

  • Расход, в см³/мин. — расход газа-носителя;

  • P_вх, в кгс/см² — входное давление;

  • P_вых, в кгс/см² — выходное давление;

  • V_кл, в В (0-10) — напряжение на клапане РГП.

• В сегменте Сигнал детектора, мВ выводится значение сигнала детектора (в мВ) по каждому из каналов. На холостом опыте выводится сигнал нулевой линии.

• В поле Заслонки выводится положение заслонок и процент открытия.

• В поле 220 V выводится измеренное значение напряжения.

• В поле Питание детекторов выводится значение питания детекторов (300 В).

• В поле Кнопки: выводятся индикаторы кнопок анализов и старта на передней панели прибора.

• В поле Пламя выводится текущее состояние пламени.

Рис. 66 Окно «Установки прибора Хромос-1000 > Контроль»

7.1.4. Краны и термостаты

Во вкладке Краны и Термостаты (Рис. 67) настраиваются краны-дозаторы, краны-переключатели с автоматическим электрическим приводом, если таковые имеются в составе прибора. Чтобы настроить параметры кранов, в окне Установки прибора выберите вкладку Краны и термостаты и выполните следующие действия:

1. В списке Режим работы выберите тип крана.

2. В списке Запускать синхронно с каналом выберите кнопку канала, которая одновременно запустит запись хроматограммы и работу крана.

3. (Для кранов-переключателей) В списке Начальное состояние выберите начальное положение крана на момент записи хроматограммы:

   • 1 — открыто;

   • 2 — закрыто.

4. (Для кранов-переключателей) В поля Время 1 и Время 2 введите время (в мин.), по истечении которого кран будет переходить в положение 1 или 2 соответственно.

5. При подключении плат дополнительных температурных зон в сегменте Температурные зоны (дополнительные) задайте следующие параметры:

   • В поле Задано для каждой температурной зоны введите значение температуры (в °С). Измеренное значение выводится в поле Измерено;

   • В поле Защита введите максимальное значение температуры (температуру защиты, в °С);

   • В поле Допуск отображается состояние готовности прибора.

6. В сегменте Программируемые испарители задайте температурные параметры программируемых испарителей:

   • В поле Задано для каждого испарителя введите значение температуры (в °С). Измеренное значение выводится в поле Измерено;

   • В поле Допуск введите допустимое отклонение;

   • В поле Запускать синхронно с каналом выберите из списка канал, одновременно с которым будет запущен испаритель;

   • Чтобы использовать температурную программу, нажмите Т. программа. Откроется окно Температурная программа испарителя.

7. В окне Температурная программа испарителя укажите данные по температурному программированию термостата испарителя (поля заполняются для каждого этапа):

   • В поле °С введите значение начальной температуры этапа (в °С);

   • В поле мин введите значение длительности этапа (в мин.);

   • В поле °С/мин введите значение скорости повышения температуры до уровня следующего этапа (в °С/мин.);

   • Нажмите Сохранить.

8. Чтобы сохранить настройки, нажмите Применить.

Рис. 67 Окно «Установки прибора Хромос-1000 > Краны и термостаты»

7.1.5. Клапаны

Во вкладке Клапаны (Рис. 68) настраиваются стартовое положение и времена переключения клапанов во время анализа.

Чтобы настроить клапаны, в окне Установки прибора выберите вкладку Клапаны и выполните следующие действия:

1. В поле Стартовое положение выберите стартовое положение клапана.

2. В поле Старт с каналом введите номер канала, с которым будет запущен клапан. Состояние клапана отображается в поле Текущее состояние.

3. В поле Переключения введите время (в мин.) переключения клапана:

   • Разделитель дробной части — точка;

   • Разделитель для времени переключения: пробел, перенос строки или знаки / | ;.

4. Чтобы сохранить настройки, нажмите Применить.

Рис. 68 Окно «Установки прибора Хромос-1000 > Клапаны»

7.1.6. Наладка

Во вкладке Наладка (Рис. 69) производится настройка ПИД-коэффициентов температурных зон, а также всех модулей в составе хроматографа. О наладке см. Разд. 6.7 Наладка прибора.

Рис. 69 Окно «Установки прибора Хромос-1000 > Наладка»

7.1.7. Ошибки

Чтобы просмотреть сообщения о возникших ошибках, в окне Установки прибора выберите вкладку Ошибки (Рис. 70).

Рис. 70 Окно «Установки прибора Хромос-1000 > Ошибки»

Чтобы сохранить настройки, нажмите ОК или Применить.

7.2. СПФ-05

В окне Параметры работы прибора СПФ-05 (Рис. 71) задаются следующие параметры:

1. В поле Длина волны введите значение длины волны (в нм).

2. В поле Коэффициент деления введите значение коэффициента деления.

3. Сохраните настройки, нажав ОК или Применить.

Рис. 71 Окно настройки СПФ-05

7.3. Хромос АПМ-2М

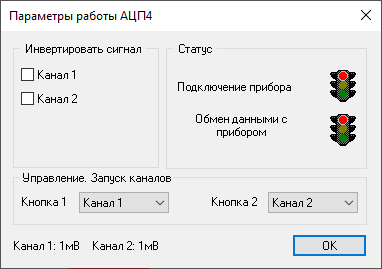

В окне Параметры работы прибора АПМ-2М (Рис. 72) находятся настройки и индикаторы. В сегменте Статус цветовые индикаторы показывают состояние подключения прибора и обмена данными с прибором: зелёный индикатор означает готовность прибора к запуску анализа, красный — неготовность. Внизу отображаются сигналы с каждого канала (в мВ).

1. Чтобы инвертировать сигнал с какого-либо канала, в сегменте Инвертировать сигнал поставьте флажок напротив этого канала.

2. Чтобы назначить кнопкам действие запуска канала, в сегменте Управление. Запуск каналов выберите из списка канал для каждой кнопки.

3. Сохраните настройки, нажав ОК.

Рис. 72 Окно настройки АПМ-2М

7.4. Хромос ДАЖ-23

В окне параметров прибора Хромос ДАЖ-23 находятся элементы управления и настройки прибора. Во вкладке Общие размещены элементы управления прибором, а также индикаторы дозатора и ошибок. Во вкладке Основные настройки задаются основные настройки дозатора. Во вкладке Настройки прибора задаются специальные настройки дозатора, а также отображается версия прошивки прибора.

Совет

См. также Руководство по эксплуатации «Дозатор автоматический жидкостный ДАЖ-23»

Чтобы управлять дозатором, в окне Настройки дозатора Хромос перейдите на вкладку Общие (Рис. 73) и выберите необходимое действие:

• Чтобы выполнить промывку, нажмите Промывка;

• Чтобы выполнить юстировку, нажмите Юстировка;

• Чтобы произвести замену шприца, нажмите Замена шприца;

• Чтобы остановить работу прибора, нажмите Стоп.

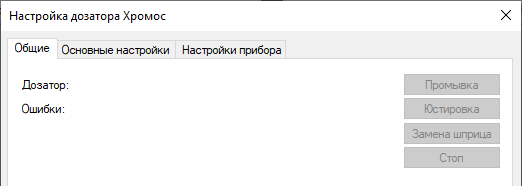

Рис. 73 Окно «Настройка дозатора Хромос > Общие»

Чтобы задать основные настройки дозатора, перейдите на вкладку Основные настройки (Рис. 74) и выполните следующие действия:

1. В полях Перед дозированием и После дозирования задайте параметры дозирования:

   • Чтобы производить промывку сверху (не через иглу, а при снятом верхнем штоке), поставьте флажок Сверху и выберите из списка время (0-28, в сек.);

   • В поле Кол-во выберите из списка количество дозирований (0-15);

   • В поле Из виалы выберите из списка исходную виалу;

   • В поле В виалу выберите из списка целевую виалу;

   • В текстовом поле введите объём дозы (в мкл).

2. В поле Промывка пробой задайте параметры промывки пробой:

   • В поле Кол-во выберите из списка количество промывок (0-15);

   • В поле В виалу выберите из списка целевую виалу;

   • В текстовом поле введите объём дозы (в мкл).

3. В поле Режим промывки выберите из списка режим промывки:

   • Перед каждой посадкой;

   • Перед каждой новой пробой.

4. В сегменте Устранение пузырьков задайте параметры устранения пузырьков:

   • В поле Количество прокачек выберите из списка количество прокачек (0-15);

   • В поле Задержка выберите из списка время задержки (1-15, в сек.)

5. В сегменте Внутренний стандарт задайте параметры использования внутреннего стандарта:

   • Чтобы использовать внутренний стандарт, поставьте флажок Использовать внутренний стандарт;

   • В поле Из виалы выберите из списка исходную виалу;

   • В текстовом поле введите объём дозы (в мкл).

6. В сегменте Ручная промывка задайте параметры ручной промывки:

   • Чтобы произвести промывку сверху, поставьте флажок Сверху и выберите из списка время (0-28, в сек.);

   • В поле Кол-во выберите из списка количество промывок (0-15);

   • В поле Из виалы выберите из списка исходную виалу;

   • В поле В виалу выберите из списка целевую виалу;

   • В текстовом поле введите объём дозы (в мкл).

7. В поле Прибор выберите прибор.

8. В сегменте Управление задайте параметры управления:

   • Чтобы запустить метод по окончании анализа, поставьте флажок Запустить метод по окончании;

   • Чтобы произвести замену шприца, нажмите Замена шприца.

9. В сегменте Группы задайте параметры использования групп:

   • Чтобы вводить пробы группами, поставьте флажок Вводить пробы группами по две виалы;

   • В поле Задержка введите время задержки (в сек.)

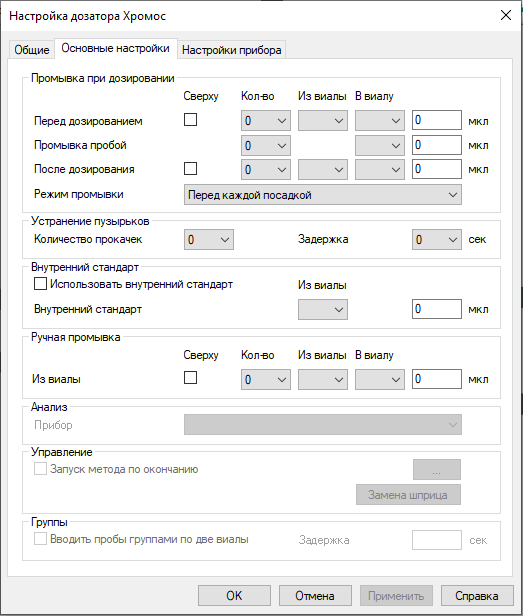

Рис. 74 Окно «Настройка дозатора Хромос > Основные настройки»

Чтобы задать дополнительные настройки дозатора, перейдите на вкладку Настройки прибора (Рис. 75) и выполните следующие действия:

1. В поле Скорость отбора пробы введите значение скорости отбора пробы (1-200, в мкл/сек.)

2. В поле Скорость ввода пробы введите значение скорости ввода пробы (1-300, в мкл/сек.)

3. В поле Время внутри испарителя перед дозированием введите значение длительности нахождения пробы в испарителе перед дозированием (0-100, в сек.)

4. В поле Время внутри испарителя после дозирования введите значение длительности нахождения пробы в испарителе после дозирования (в сек.)

5. В поле Глубина закола в виалу введите значение глубины закола в виалу (в мм).

6. В поле Глубина закола в инжектор введите значение глубины закола в инжектор (в мм).

7. В поле Скорость ввода шприца в испаритель введите значение скорости ввода шприца в испаритель (в мм/сек.)

8. В поле Скорость подъёма шприца из испарителя введите значение скорости подъёма шприца из испарителя (в мм/сек.)

9. В поле Шприц выберите из списка модель шприца:

   • AGAT МШ-1 (М-1)

   • ILS FN 5μl

   • AGAT M-5

   • ILS FN 10μl

   • AGAT МШ-10М (М-10)

   • HAMILTON #701 10μl

   • HAMILTON #7001KH 1μl

   • HAMILTON 75N 5μl

   • L-Mark 10μl

   • ILS FN 25μl

   • ILS FN 50μl

   • HAMILTON #7000.5.0.5μl

10. В поле Калибровочный коэффициент карусели введите калибровочный коэффициент карусели (в количестве шагов).

11. В поле Зона закола в виалу мин. введите минимальное значение зоны закола в виалу (в мм).

12. В поле Зона закола в виалу макс. введите максимальное значение зоны закола в виалу (в мм).

13. В поле Зона закола в инжектор мин. введите минимальное значение зоны закола в инжектор (в мм).

14. В поле Зона закола в инжектор макс. введите максимальное значение зоны закола в инжектор (в мм).

15. Сохраните изменения, нажав ОК или Применить.

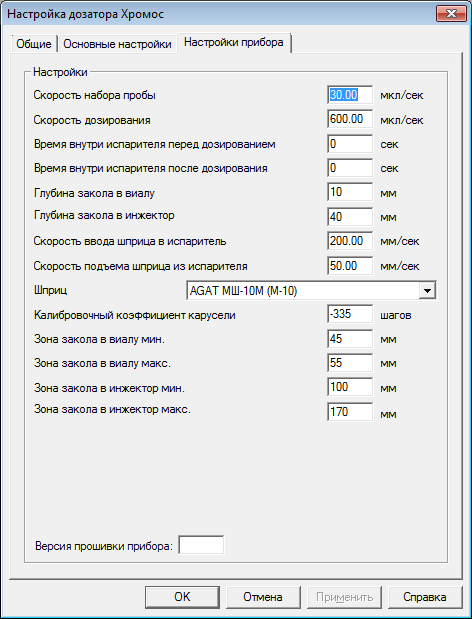

Рис. 75 Окно «Настройка дозатора Хромос > Настройки прибора»

7.5. Хромос ДРП-А

В окне настроек прибора Хромос ДРП-А задаются параметры работы и отображается состояние прибора. Информацию о работе прибора сообщают следующие индикаторы:

• Индикатор Режим работы отображает текущий режим работы прибора;

• Индикатор Дозатор отображает наименование прибора или сообщает о том, что дозатор не подключён;

• Индикатор Колич. дозир. указывает количество дозирований;

• Индикатор Время термостат. подсчитывает время термостатирования.

Чтобы выбрать режим работы прибора, выполните следующие действия:

1. В окне Настройки дозатора Хромос-ДРП перейдите на вкладку Общие (Рис. 76).

2. Выберите режим работы прибора:

   • Стоп

   • Работа

   • Продувка флакона

3. Поставьте флажки для флаконов, которые необходимо использовать.

4. Чтобы переместить флакон в нижнее положение для загрузки или выгрузки, нажмите кнопку с номером флакона.

5. В поле Проба введите пробу. Введённое значение добавляется в паспорт хроматограммы.

6. Нажмите ОК или Применить.

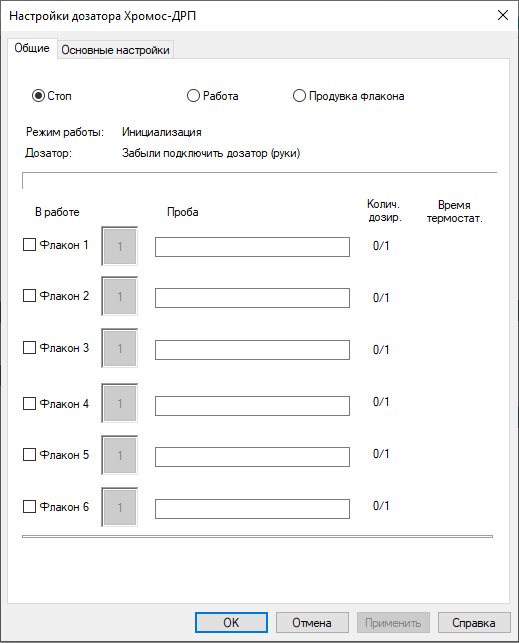

Рис. 76 Окно «Настройки дозатора Хромос-ДРП > Общие»

Чтобы задать параметры работы прибора, выполните следующие действия:

1. В окне Настройки дозатора Хромос-ДРП перейдите на вкладку Основные настройки (Рис. 77).

2. В поле Время термостатирования введите время термостатирования (в мин.)

3. В поле Время накачки введите время накачки (в мин.)

4. В поле Время продувки иглы введите время продувки иглы (в сек.)

5. В поле Время дозирования введите время дозирования (в сек.)

6. В поле Дозирований из одного флакона введите количество дозирований из одного флакона.

7. Чтобы последовательно анализировать пробу из флакона, поставьте флажок Анализы одной пробы делать последовательно из одного флакона.

8. В поле Прибор выберите из списка прибор (дозатор).

9. В поле Дозирующий кран выберите из списка дозирующий кран.

10. В поле Запуск каналов поставьте флажки для необходимых каналов.

11. Чтобы включить звуковые оповещения, поставьте флажок Сообщать о времени загрузки очередного флакона.

12. В поле Время цикла анализов введите время цикла анализов (в мин.)

13. Сохраните настройки, нажав ОК или Применить.

Рис. 77 Окно «Настройки дозатора Хромос-ДРП > Основные настройки»

7.6. Хромос ДРП-А2

В окне Параметры работы прибора Хромос ДРП-А2 (Рис. 78) находятся настройки и индикаторы. В сегменте Режим работы отображается состояние прибора. В сегменте Настройки задаются параметры работы прибора:

1. В поле Время накачки (мин) введите значение времени накачки (в мин.)

2. В поле Время выдержки (мин) введите значение времени выдержки (в мин.)

3. В поле Время продувки петли (сек) введите значение времени продувки петли (в сек.)

4. В поле Давление накачки (кг/см2) введите значение давления накачки (в кг/см²).

5. В поле Расход обдува иглы (см3/мин) введите значение расхода обдува иглы (в см³/мин.)

6. В поле Тип газа-носителя выберите из списка тип газа-носителя:

   • Азот

   • Гелий

   • Аргон

   • Воздух

   • Водород

7. В поле Запуск анализов на приборе выберите из списка подключённый прибор.

8. В поле Метод укажите метод, нажав Изменить. Откроется окно Выбор метода.

9. В окне Выбор метода выберите метод и нажмите ОК.

10. Чтобы переместить флакон в нижнее положение для загрузки или выгрузки, нажмите кнопку с номером соответствующего флакона.

11. Чтобы сохранить настройки и закрыть окно, нажмите Закрыть.

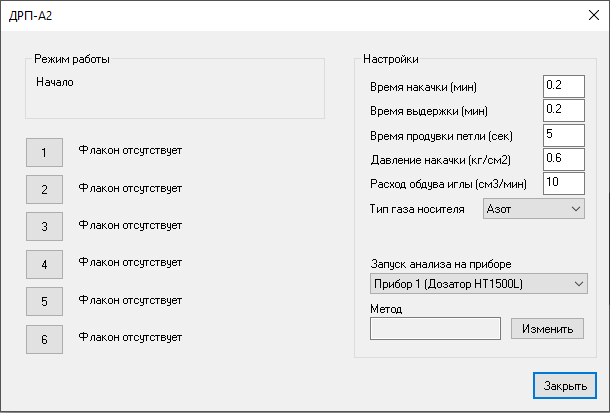

Рис. 78 Окно настройки ДРП-А2

Управлять прибором можно также при помощи планировщика. Для этого на панели управления нажмите Планировщик. Откроется окно Планировщик ДРП-А2 (Рис. 79), в котором доступны следующие действия:

• Чтобы добавить флакон, нажмите Добавить;

• Чтобы удалить флакон, нажмите Удалить;

• Чтобы переместиться на предыдущий флакон, нажмите Выше;

• Чтобы переместиться на следующий флакон, нажмите Ниже;

• Чтобы задать номер флакона, несколько анализов одной пробы (параллельных), время термостатирования (в мин.), данные о пробе, дважды кликните по соответствующей ячейке в таблице;

• Чтобы запустить операцию, дважды кликните по ячейке Выполнить;

• Чтобы прервать текущую операцию, нажмите Прервать текущую;

• Чтобы остановить все операции, нажмите Остановить все.

Индикатор Режим работы показывает текущее состояние прибора. Индикатор РГП выводит значения расхода, измеренного давления накачки на выходе из РГП (P_изм) и напряжения на клапане РГП (V_кл). При отсутствии флакона в таблице отображается индикатор Флакон отсутствует.

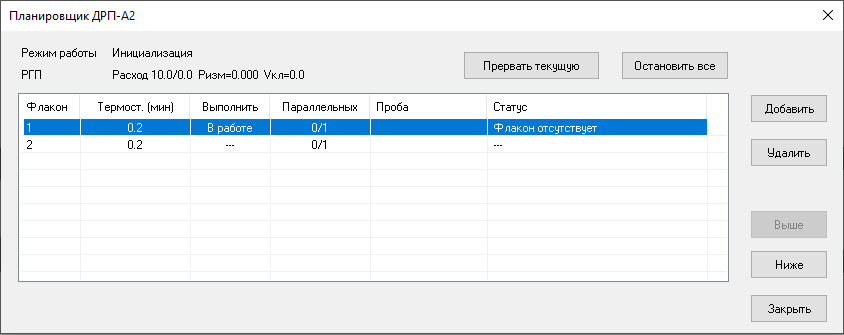

Рис. 79 Окно «Планировщик ДРП-А2»

7.7. Дозатор HT1500L

В окне настроек дозатора HT1500L задаются параметры работы и отображается состояние прибора.

Индикатор Состояние прибора отображает готовность прибора к работе. На вкладке Основные настройки также отображается версия прошивки прибора, серийный номер и объём петли (в мкл).

Чтобы создать анализ и управлять им, в окне настроек перейдите на вкладку Общие (Рис. 80) и выполните следующие действия:

1. В поле Имя пробы введите название пробы.

2. Выберите опцию Одна виала или Несколько виал.

3. В поле Первая виала введите номер первой виалы.

4. В поле Последняя виала введите номер последней виалы.

5. В поле Число отборов из виалы введите число отборов из виалы.

6. В поле Предпромывка выберите из списка виалу, используемую для предпромывки.

7. В поле Постпромывка выберите из списка виалу, используемую для постпромывки.

8. Настройте анализы:

   • Чтобы добавить анализ, нажмите Добавить задание;

   • Чтобы удалить анализ, нажмите Удалить задание;

   • Чтобы удалить все задания, нажмите Удалить все задания.

9. Управляйте прибором:

   • Чтобы запустить прибор, нажмите Старт;

   • Чтобы остановить прибор, нажмите Стоп;

   • Чтобы возобновить работу прибора, нажмите Продолжить;

   • Чтобы аннулировать результаты текущего анализа, нажмите Сбросить текущий процесс.

10. Нажмите ОК.

Рис. 80 Окно «Дозатор HT1500L > Общие»

Чтобы задать параметры дозатора, в окне настроек перейдите на вкладку Основные настройки (Рис. 81) и выполните следующие действия:

• Чтобы загрузить настройки из дозатора, нажмите Прочесть настройки из дозатора.

• Если необходимо задать новые настройки, укажите параметры и загрузите их в дозатор:

  1. В поле Проба (мм) введите значение глубины введения иглы для забора пробы (в мм).

  2. В поле Промывка (мм) введите значение глубины введения иглы для промывки (в мм).

  3. В поле Задержка после введения иглы (сек) введите время задержки после введения иглы при отборе пробы (в сек.)

  4. В поле Скорость забора пробы выберите из списка скорость забора пробы.

  5. В поле Прибор выберите из списка прибор для анализа.

  6. Поставьте флажки для каналов, по которым нужно произвести анализ.

  7. Чтобы записать настройки в дозатор, нажмите Загрузить настройки в дозатор.

• Чтобы загрузить метод из дозатора, нажмите Прочесть метод из дозатора.

• Если необходимо создать новый метод, укажите параметры и загрузите их в дозатор:

  1. Чтобы использовать предпромывку или постпромывку, в соответствующих сегментах поставьте флажок Вкл.

  2. В поле Объём (мкл) введите значение объёма вещества, используемое для промывки.

  3. Выберите зависимость промывки от дозирования или от смены виалы:

     • Перед каждым дозированием / перед сменой виалы;

     • После каждого дозирования / после смены виалы.

  4. В поле Поправка на вязкость (задержка, сек) введите время задержки для коррекции вязкости (в сек.)

  5. Чтобы записать настройки метода в дозатор, нажмите Загрузить метод в дозатор.

• Чтобы произвести промывку, выполните следующие действия:

  1. В поле Объём (мкл) введите значение объёма вещества, используемое для промывки.

  2. В поле Виала № выберите из списка виалу, используемую для промывки.

  3. Выберите цель промывки:

     • Промывка крана;

     • Промывка петли.

  4. Чтобы начать промывку, нажмите Начать промывку.

  5. Чтобы остановить промывку, нажмите Стоп.

• Чтобы сохранить настройки, нажмите ОК.

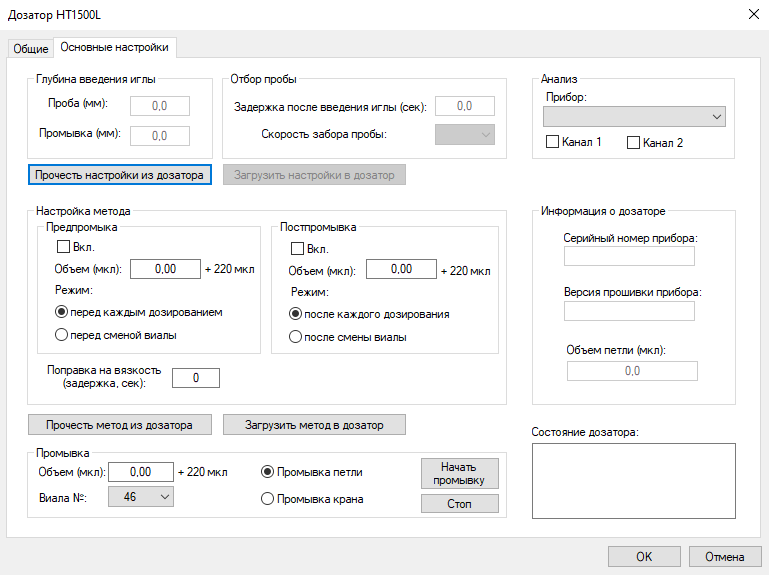

Рис. 81 Окно «Дозатор HT1500L > Основные настройки»

7.8. Хромос КД+АЦП

В окне Параметры работы прибора Хромос КД+АЦП (Рис. 82) находятся настройки и индикаторы. В сегменте Состояние связи с прибором цветовые индикаторы показывают состояние подключения прибора и обмена данными с прибором: зелёный индикатор означает готовность прибора к запуску анализа, красный — неготовность.

1. В поле Смещение введите значение смещения нулевой линии (в мВ).

2. Если используется термостат, в поле Температура введите значение температуры термостата (в °С).

   Примечание

   При использовании без термостата указывается комнатная температура (20°С). Допустимая погрешность ±5°С.

3. Чтобы инвертировать сигнал, поставьте флажок Инвертировать сигнал.

4. Сохраните настройки, нажав ОК или Применить.

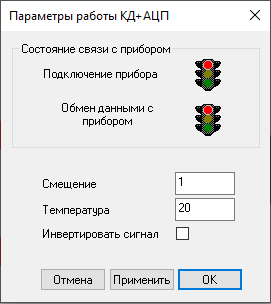

Рис. 82 Окно настройки КД+АЦП

7.9. Хромос СК

В окне настроек прибора Хромос СК задаются параметры работы и отображается состояние прибора.

Для общей настройки и управления в окне Установки прибора Хромос СК перейдите на вкладку Общие (Рис. 83) и выполните следующие действия:

• В поле Серия выберите из списка серию проб.

• Чтобы поддерживать давление в баллоне, поставьте флажок Поддержание давления в сосуде Дьюара.

• Чтобы поддерживать уровень азота, поставьте флажок Поддержание уровня азота.

• Чтобы сохранить настройки, нажмите ОК или Применить.

• Чтобы запустить прибор, нажмите Старт.

• Чтобы остановить прибор, нажмите Стоп.

Информация о состоянии прибора выводится в следующих полях:

• В поле Расход пробы отображается текущий расход пробы (в см³/мин.);

• В поле Объём пробы отображается текущий объём пробы (в см³);

• В поле Режим отображается текущий режим работы прибора;

• В поле Ошибки отображаются ошибки, возникшие при работе прибора.

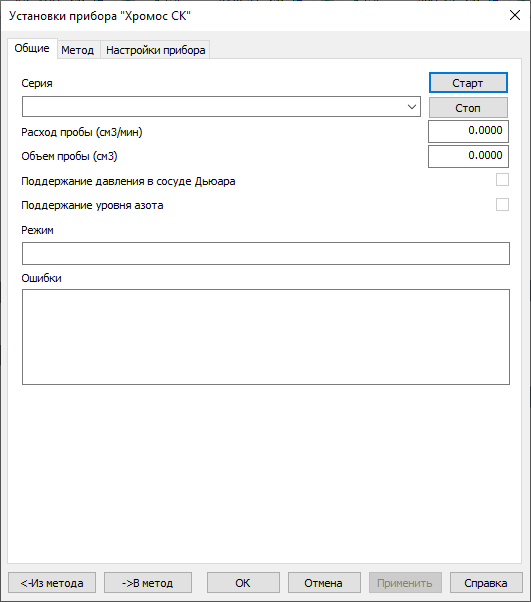

Рис. 83 Окно «Установки прибора Хромос СК > Общие»

Для настройки параметров метода в окне Установки прибора Хромос СК перейдите на вкладку Метод (Рис. 84).

• Если параметры уже записаны в существующий метод, выполните следующие действия:

  1. Чтобы извлечь параметры из существующего метода, нажмите <- Из метода. Откроется окно Выбор метода.

  2. В окне Выбор метода выберите метод и нажмите ОК.

• Если необходимо задать новые параметры, выполните следующие действия:

  1. В поле Продувка входной линии введите время продувки входной линии (в мин.)

  2. В поле Выдержка в положении концентраторы в холодной зоне введите время выдержки в положении «Концентраторы в холодной зоне» (в мин.)

  3. В поле Концентрирование введите … (в см³).

  4. В поле Выдержка в среднем положении введите время выдержки в среднем положении (в мин.)

  5. В поле Фокусировка введите … (в см³).

  6. В поле Десорбция введите время десорбции (в мин.)

  7. В поле Прибор выберите из списка прибор.

  8. В поле Метод выберите метод, нажав Выбор метода. Откроется окно Выбор метода.

  9. В окне Выбор метода выберите метод и нажмите ОК.

  10. В поле Количество измерений в серии введите количество измерений в серии.

  11. Чтобы записать параметры в метод, нажмите -> В метод. Откроется окно Выбор метода.

  12. В окне Выбор метода выберите метод и нажмите ОК.

  13. Сохраните настройки, нажав ОК или Применить.

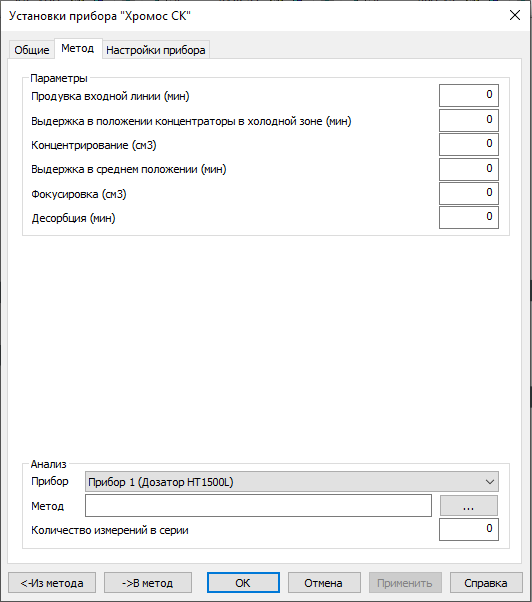

Рис. 84 Окно «Установки прибора Хромос СК > Метод»

Для специальной настройки в окне Установки прибора Хромос СК перейдите на вкладку Настройки прибора (Рис. 85) и выполните следующие действия:

• Если параметры уже записаны в существующий метод, выполните следующие действия:

  1. Чтобы извлечь параметры из существующего метода, нажмите <- Из метода. Откроется окно Выбор метода.

  2. В окне Выбор метода выберите метод и нажмите ОК.

• Если необходимо задать новые параметры, выполните следующие действия:

  1. Чтобы открыть диалоговое окно настройки кранов, нажмите Краны.

  2. Чтобы открыть меню подключений «Plug & Play», нажмите Plug & Play.

  3. Чтобы переключить кран, нажмите Переключить.

  4. В сегменте Температура термостата в поле Задано введите значение температуры термостата (0-360, в °C).

  5. В сегменте Расход пробы (см3/мин) в поле Допуск введите значение допуска (0-360, в см³/мин.)

  6. В сегменте Расход пробы (см3/мин) в поле Задано введите значение расхода пробы (0-360), в см³/мин.)

  7. В поле Средние введите значение угла для средних положений колонки (0-360, в градусах угла).

  8. В поле Охл введите значение угла для положения колонки при охлаждении (0-360, в градусах угла).

  9. В поле Нагрев -> Охл введите значение скорости перемещения колонки при переходе от нагрева к охлаждению (0-360, в градусах угла/мин.)

  10. В поле Охл -> Средние введите значение скорости перемещения колонки при переходе от охлаждения к средним положениям (0-360, в градусах угла/мин.)

  11. В поле Средние -> Нагрев введите значение скорости перемещения колонки при переходе от средних положений к нагреву (0-360, в градусах угла/мин.)

  12. В сегменте Дополнительный термостат (град) в поле Допуск введите значение допуска (0-360, в °C).

  13. В сегменте Дополнительный термостат (град) в поле Задано введите значение температуры термостата (в °C).

  14. Чтобы записать параметры в метод, нажмите -> В метод. Откроется окно Выбор метода.

  15. В окне Выбор метода выберите метод и нажмите ОК.

  16. Сохраните настройки, нажав ОК или Применить.

Информация о состоянии прибора выводится в следующих полях и индикаторах:

• В поле Температура нагревателя в сосуде Дьюара (град) отображается температура нагревателя в баллоне (в °С);

• В поле Давление азота в сосуде Дьюара (кг/см2) отображается давление азота в баллоне (в кг/см²);

• В поле Температура датчика уровня (град) отображается температура датчика уровня (в °С);

• В поле Текущее положение колонки отображается текущее положение колонки;

• Индикатор крана отображает силу тока (в мА), прилагаемую для переключения крана, а также цветовую шкалу допустимого диапазона данной силы;

• В полях Измерено выводятся измеренные значения для соответствующих параметров.

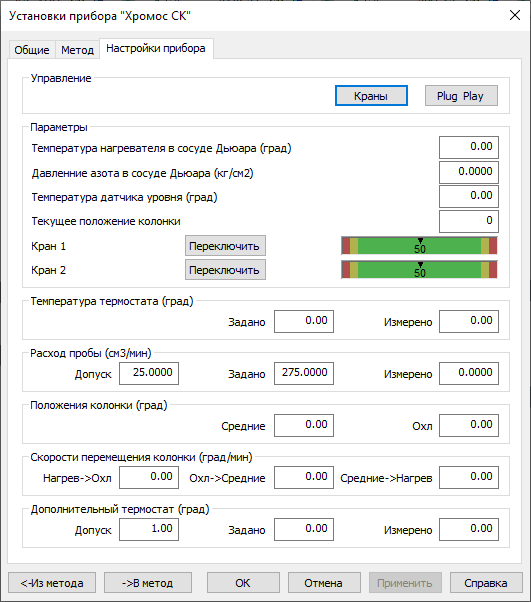

Рис. 85 Окно «Установки прибора Хромос СК > Настройки прибора»

7.10. ЭХД+КД

В окне настроек электрохимического детектора (ЭХД) (Рис. 86) задаются параметры работы и отображается состояние прибора. Индикатор Статус показывает состояние работы прибора. Индикатор Текущее значение АЦП выводит текущее значение АЦП.

Чтобы задать параметры работы ЭХД, выполните следующие действия (часть полей активны только для определённого режима работы):

1. В поле Режим работы детектора выберите режим работы:

   • Пост. токовый ЭХД — постоянный токовый ЭХД;

   • Импульсный ЭХД — импульсный ЭХД;

   • Кондуктометр — кондуктометрический детектор.

2. В поле Диапазон выберите диапазон напряжений:

   • Точный — шкала от -10 до 10 В;

   • Грубый — шкала от -20 до 20 В.

3. В поле Температура детектора введите температуру термостата детектора (в °С). В соседнем поле отображается измеренная температура.

   Примечание

   При использовании детектора без термостата указывается комнатная температура (20°С). Допустимая погрешность ±5°С.

4. В поле Температура колонок введите заданное значение температуры колонок (в °С). В соседнем поле отображается измеренная температура.

5. В поле Напряжение рабочего электрода введите значение напряжения рабочего электрода (в В).

6. В поле Напряжения очистки введите значение напряжения очистки (в В).

7. В поле Напряжение восстановления введите значение напряжения восстановления (в В).

8. В поле Время задержки введите время задержки (в сек.)

9. В поле Время очистки введите время очистки (в сек.)

10. В поле Время восстановления введите время восстановления (в сек.)

11. Чтобы термостатировать детектор, поставьте флажок Использовать термостат детектора.

12. Чтобы термостатировать колонки, поставьте флажок Использовать термостат колонок.

13. Чтобы инвертировать сигнал детектора, поставьте флажок Инвертировать сигнал.

14. Сохраните настройки, нажав ОК или Применить.

15. Чтобы извлечь параметры из текущего метода, нажмите <- Из метода.

16. Чтобы записать параметры в текущий метод, нажмите -> В метод.

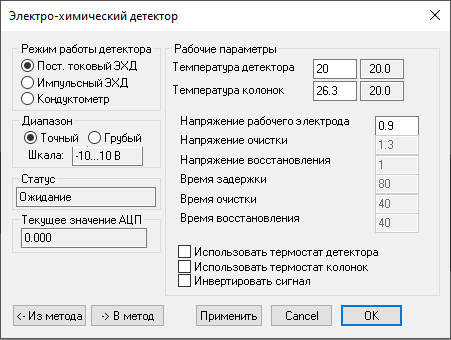

Рис. 86 Окно настроек «Электрохимический детектор»
